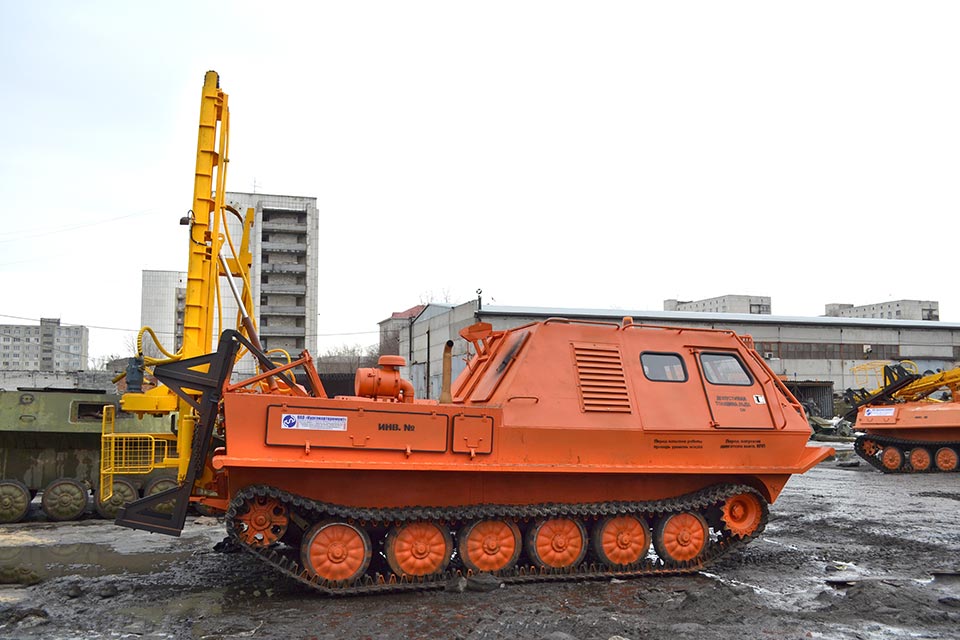

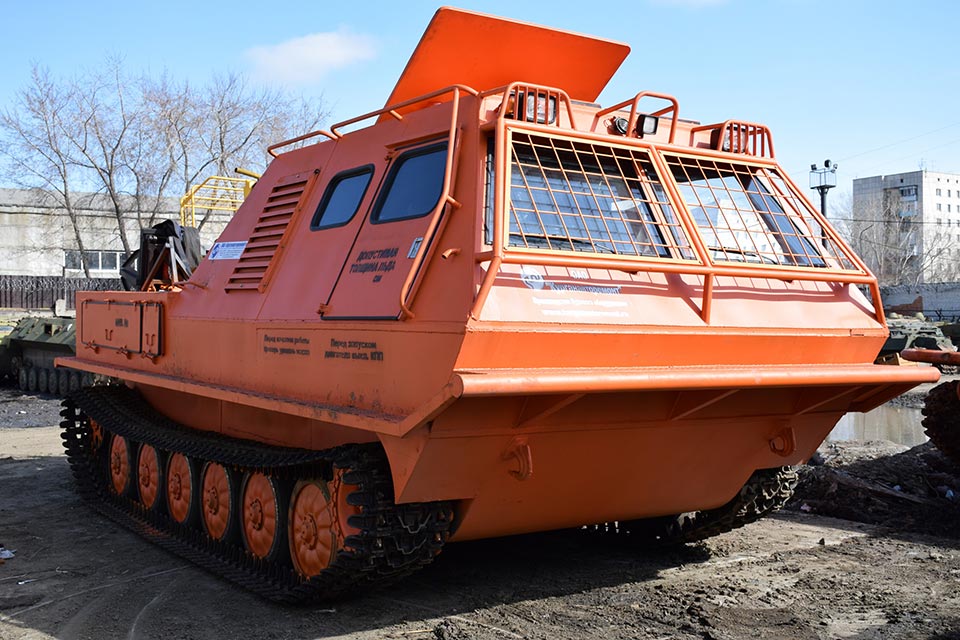

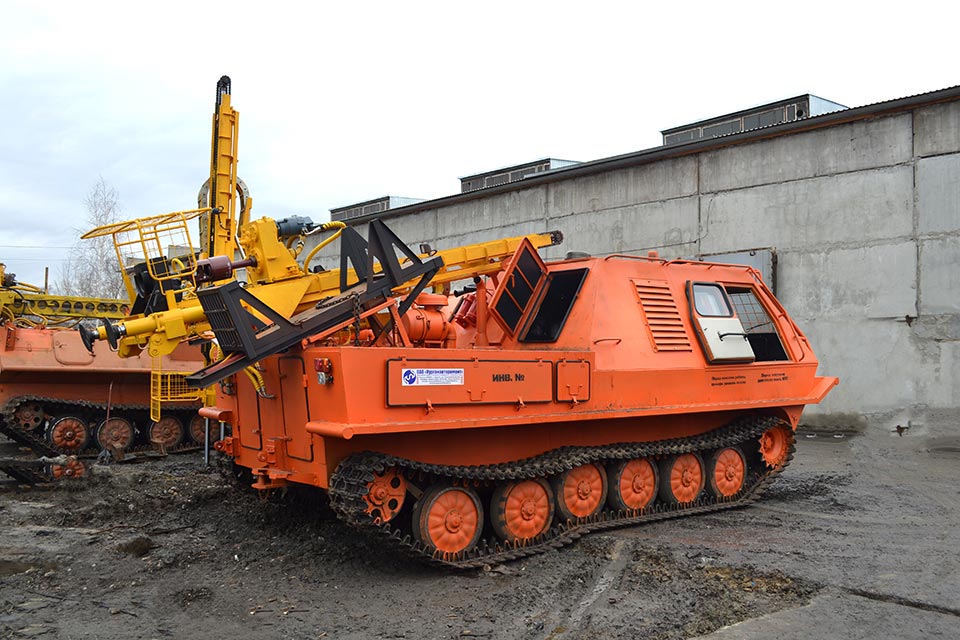

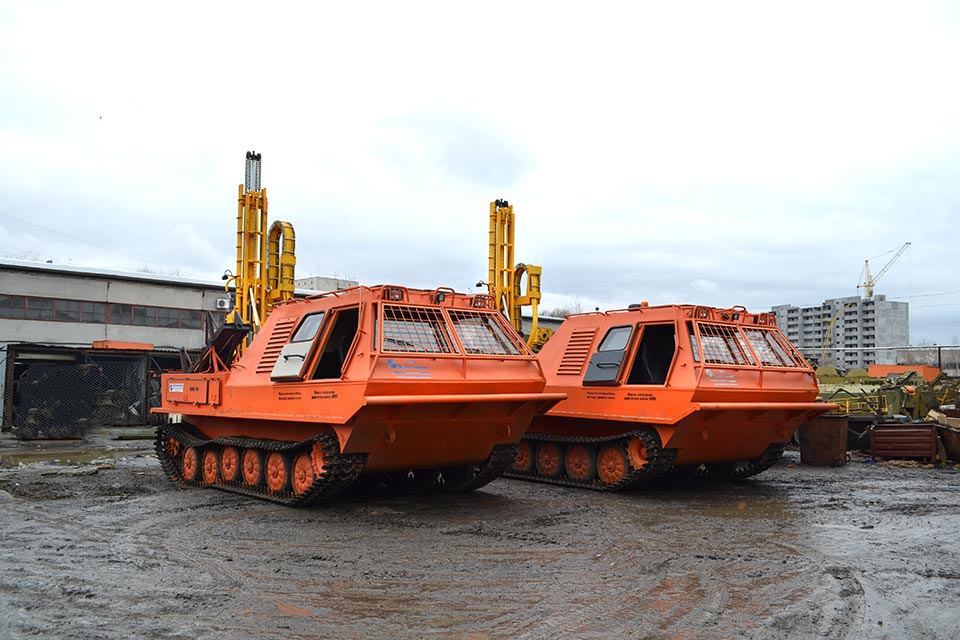

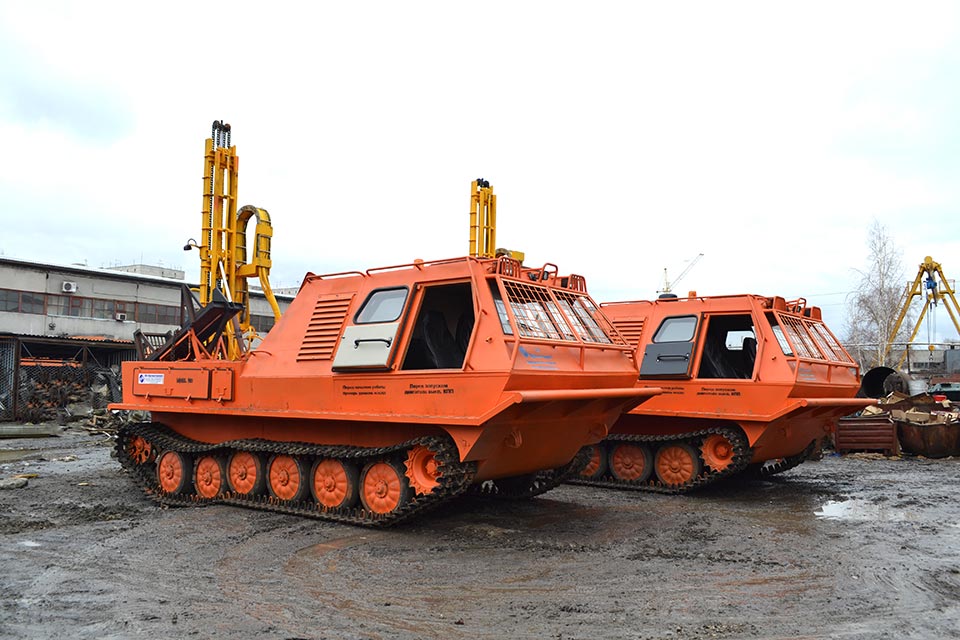

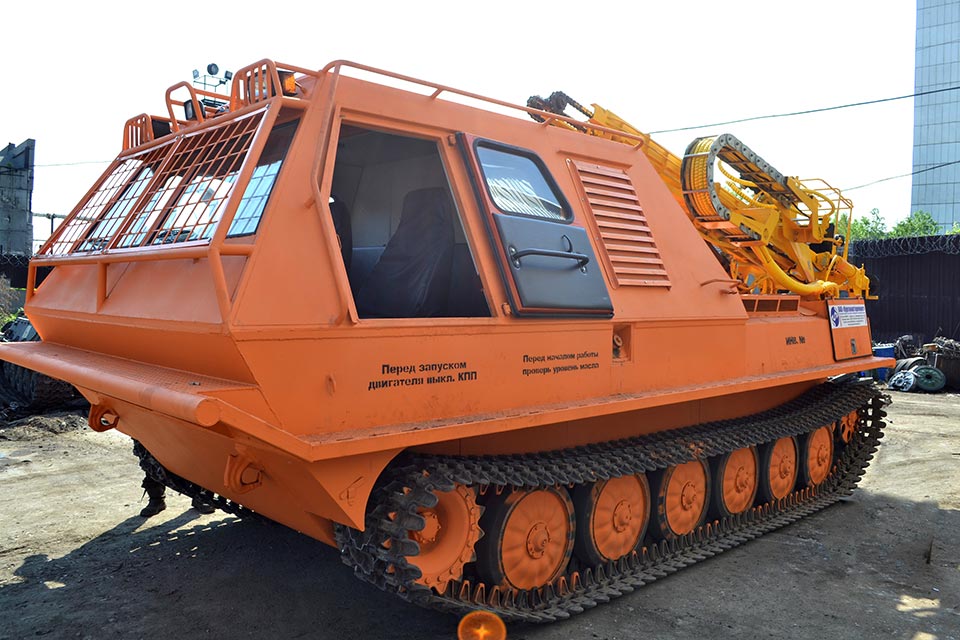

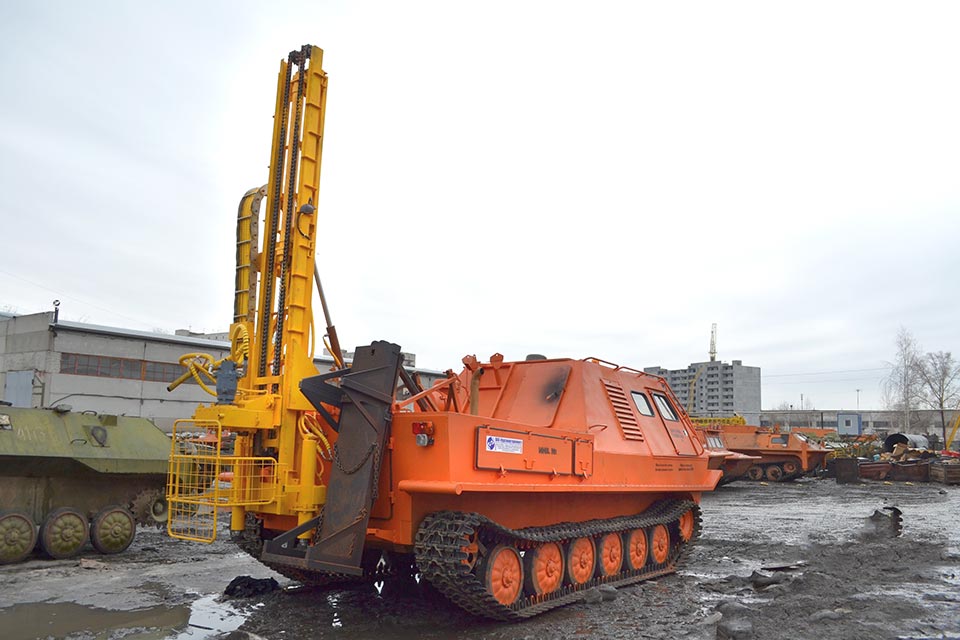

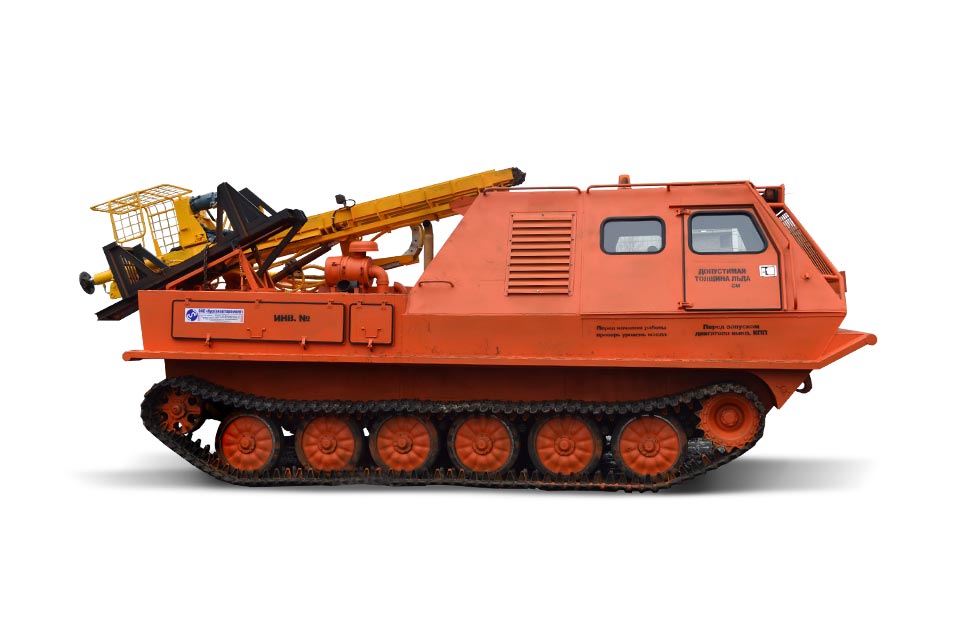

- Предназначен для решения комплекса задач по вращательному бурению вертикальных скважин различного назначения в грунтах 1-4 категорий буримости, с продувкой до 10 категории буримости, отбору образцов грунта при производстве инженерно-геологических изысканий в условиях бездорожья и труднодоступной местности.
Технические характеристики:
| Полная масса изделия, кг | 14000 |
| Габариты в транспортном положении, мм, Д х Ш х В | 8100 х 3150 х 3100 |
| Габариты в рабочем положении, мм, Д х Ш х В | 8000 х 3150 х 5450 |
| Снегоболотоход многоцелевой КТМ-12В | |
| Количество посадочных (спальных) мест в кабине, чел. | 7 (2) |
| База, мм | 3700 |
| Колея, мм | 2500 |
| Дорожный просвет, мм | 400 |
| Среднее удельное давление на грунт | |
| для узкой / широкой гусениц, кг/см2 | 0,43/0,28 |
Скорость движения максимальная, км/ч |
60 |
| Средний расход топлива на 100 км, л | 90-120 |
| Запас хода по топливу, км | 450 |
| Двигатель | дизель ЯМЗ-238 ВМ |
| Максимальная мощность, кВт (л.с.) | 180 (240) |
| Трансмиссия | механическая |
| Механизм поворота | планетарно-фрикционный |
| Ходовая часть | гусеничная |
| Подвеска | независимая торсионная |
| Опорный каток | колесо с массивной шиной |
| Число катков на один борт | 6 |

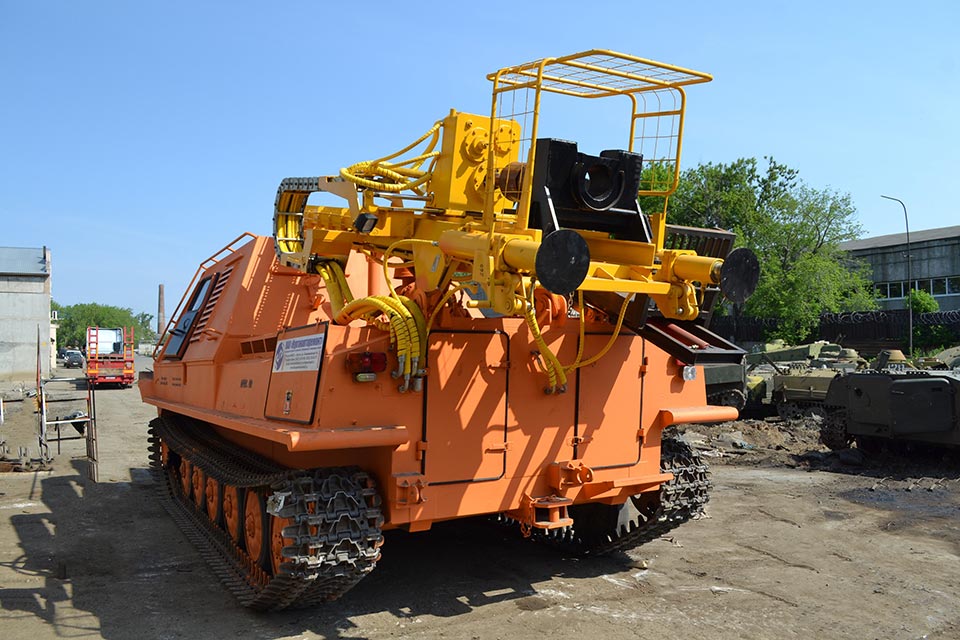

| Буровая установка УБГМ-1Д | |
| Частота вращения шпинделя, об/мин | 0…350 |
| Рег-ка частоты вращения | бесступенчатая |
| Максимальный крутящий момент, кг*м | 420 |
| Макс. Усилие подъема буровой колонны, кг | 6000 |
| Макс. Давление на забой, кг | 5000 |
| Ход подачи вращателя, мм | 3400 |
| Скорость подачи вниз, м/с | 0…1,0 |
| Скорость подачи вверх, м/с | 0…0,7 |
| Привод подачи | гидроцилиндр с удвоением хода (полиспаст) |
| Макс. диаметр бурового инструмента, мм | 450 |
| Емкость кассеты для шнеков Ø108 мм, шт | 20 |
| Условная глубина бурения шнеком O108, м | 60 |
| Узел компрессорный винтовой | |
| Производительность, м /мин | 10,5 |
| Давление номинальное, МПа (кг/см) | 1,0 (10) |
Базовая комплектация:
Снегоболотоход многоцелевой КТМ-10В

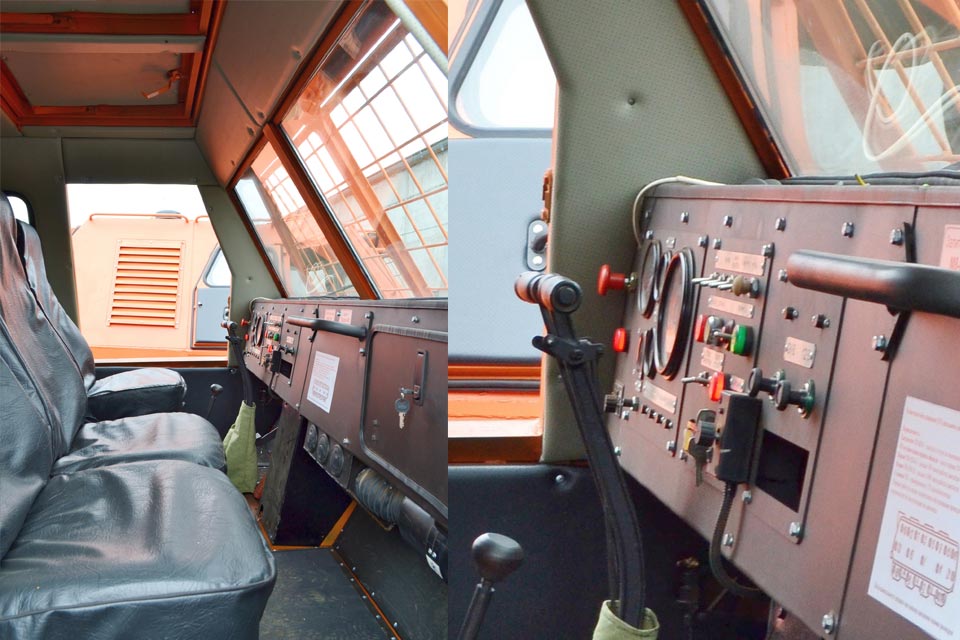

- Утепленная комфортная кабина с боковыми дверями доступа: 7 сидячих (2 спальных) места
- Отопитель салона от системы охлаждения двигателя с обдувом стекол
- Автономный воздушный отопитель
- Предпусковой подогреватель двигателя
- Усиление днища снегоболотохода
- Усиление корпуса трубами по контуру
- Увеличенное двойное лобовое остекление
- Дворники лобовых стекол
- Зеркала заднего вида
- Двухконтурный откачивающий насос
Буровая установка УБГМ-1А
- Сальник-вертлюг
- Полузамок продувочный безопасный
- Стол буровой
- Дополнительный отсек для перевозки ВВ и СИ
- Кассета для шнеков
