Буровые установки на транспортных базах

Previous Next

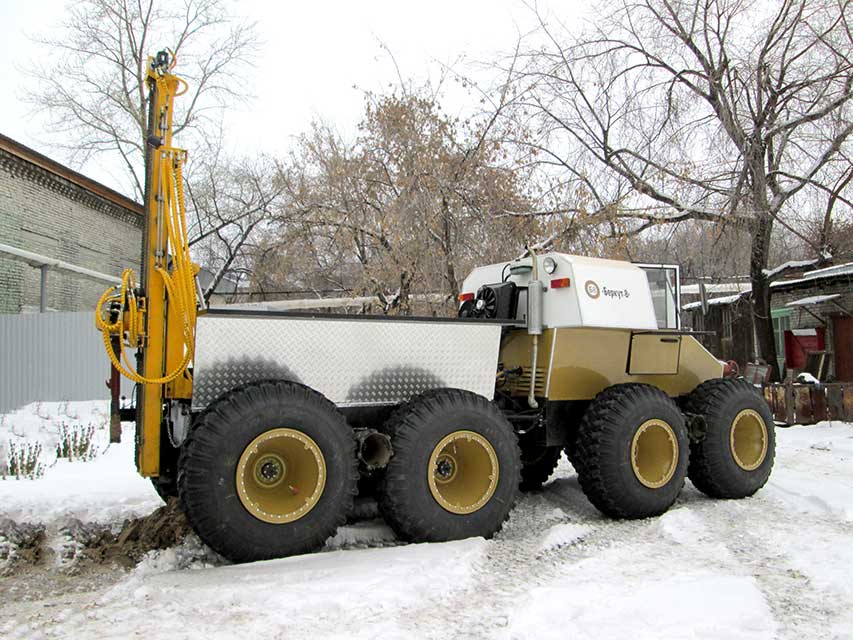

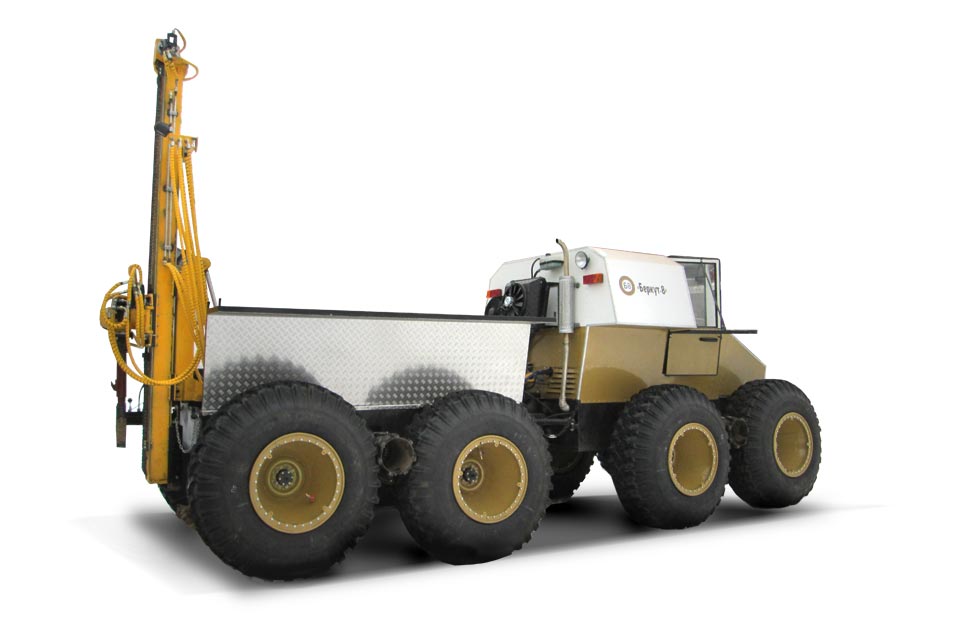

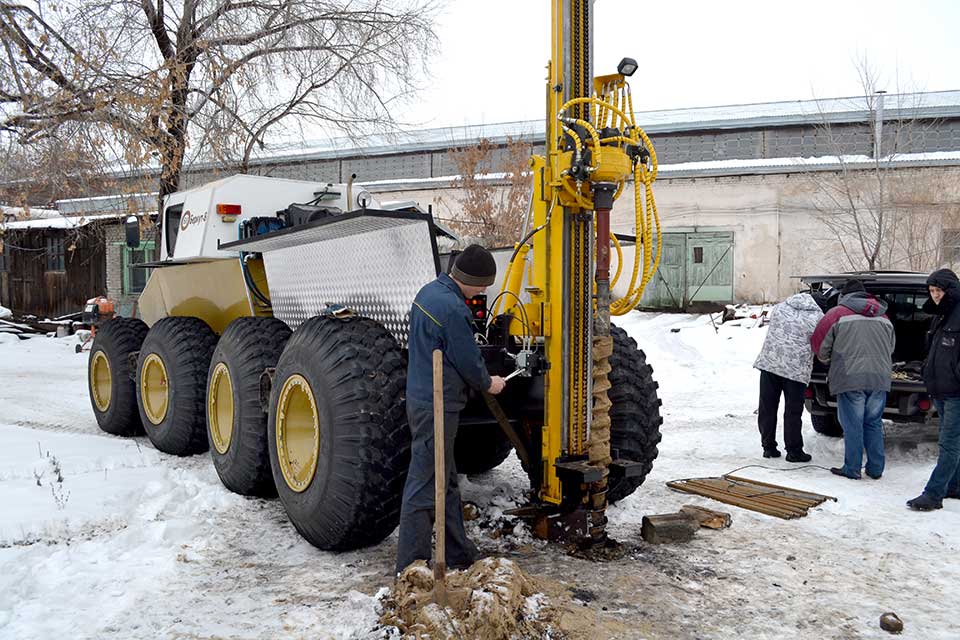

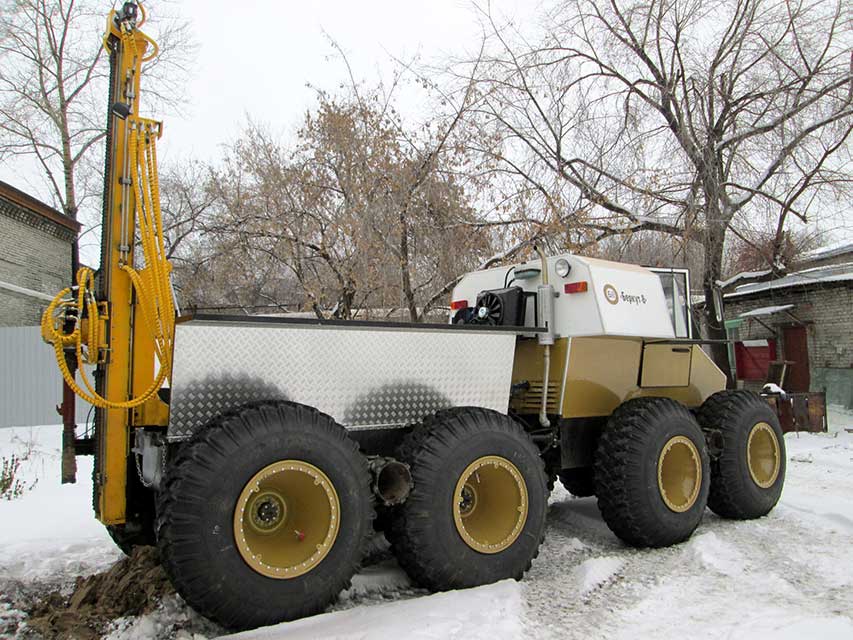

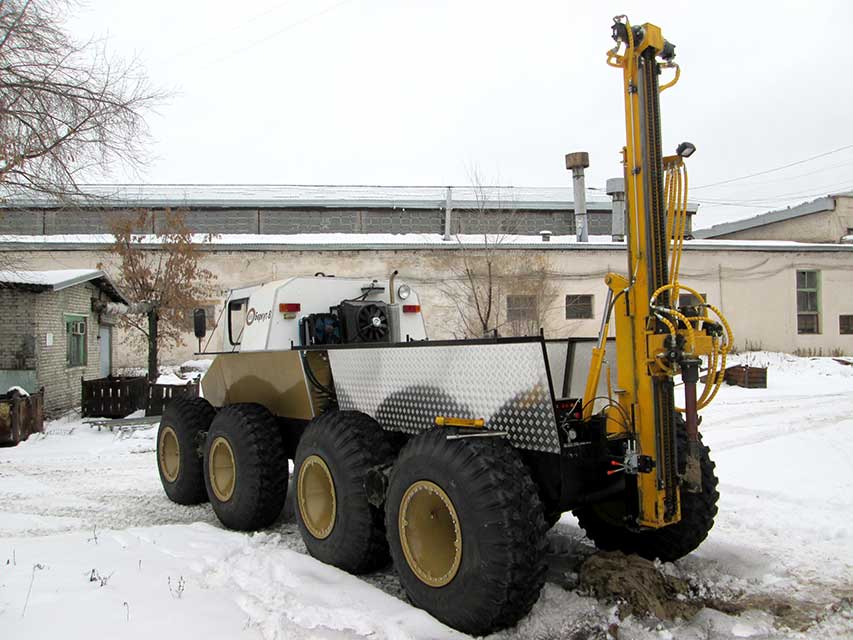

Установка буровая гидромеханизированная УБГМ-1М на базе вездехода Беркут-8

  • Предназначена для бурения вертикальных скважин различного назначения в грунтах 1-4 категорий буримости при проведении геофизических, инженерно- строительных, геологических изысканий и буровых работ иного назначения в особо сложных условиях бездорожья, тундры, заболоченной и прочих видах труднодоступной местности в том числе в условиях Крайнего Севера

Технические характеристики:

Полная масса изделия, кг 3000

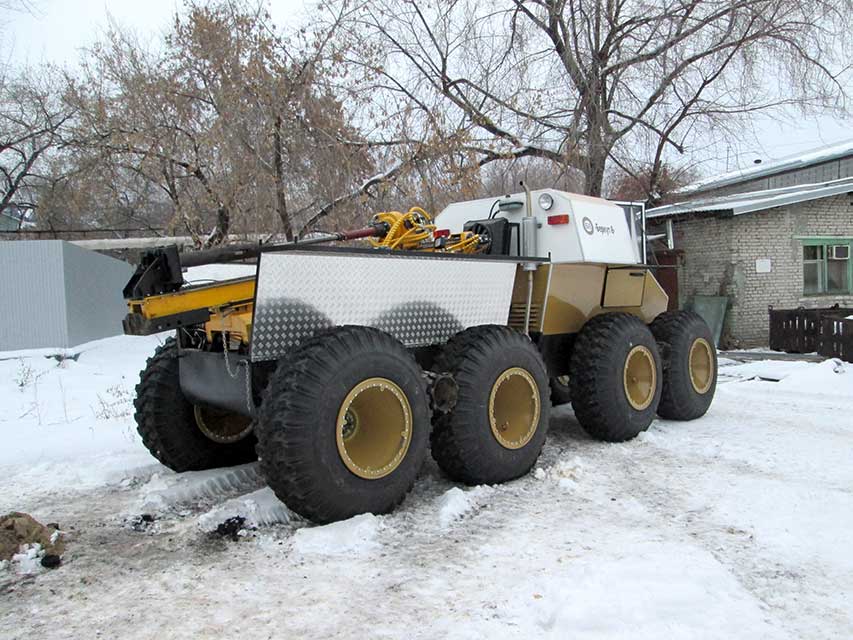

Габариты в транспортном положении, мм, Д х Ш х В 7100 х 2500 х 2600
Габариты в рабочем положении, мм, Д х Ш х В 7250 х 2500 х 4000

Снегоболотоход Беркут-8
Кабина в первой секции двухместная
Колея, мм 1500
Дорожный просвет, мм   760
Среднее удельное давление на грунт, кгс/см(с установкой комплекта гусениц)  0,1 (0,06)
Максимальная скорость движения, км/ч   40
 на плаву   4
Минимальный радиус поворота, м 12
Двигатель  Дизель D4B
Мощность, кВт (л.с.) 61 (83)
Коробка передач механическая 5-ти ступенчатая
Подвеска балансирная
Привод   роликовый
Корпус  аллюминиевый
Шины  пневматические низкого давления
Размер / количество  530 х 1450 / 8
Ведущие колеса полный привод
Номинальное напряжение в сети, В 12

Буровая установка УБГМ-1M
Частота вращения шпинделя, об/мин 0…220
Регулировка частоты вращения бесступенчатая
Максимальный крутящий момент, кг*м 260
Макс. Усилие подъема буровой колонны, кг 3300
Макс. Давление на забой, кг 2200
Ход подачи вращателя каретки, мм  2400
Скорость подачи вниз, м/с 0…1,0
Скорость подачи вверх, м/с 0…0,6
Привод подачи гидроцилиндр с удвоением хода (полиспаст)
Макс. диаметр бурового инструмента, мм 250
Условная глубина бурения шнеком Ø108, м 40


Базовая комплектация:

  • Муфта шпинделя
  • Стол буровой

Скачать информационный лист
