- Предназначен для решения комплекса задач по вращательному бурению вертикальных скважин различного назначения в грунтах 1-4 категорий буримости, с продувкой до 10 категории буримости, отбору образцов грунта при производстве инженерно-геологических изысканий в условиях бездорожья и труднодоступной местности, в том числе в районах Крайнего Севера.
Технические характеристики:
| Полная масса изделия, кг | 7000 |
| Габариты в транспортном положении, мм, Д х Ш х В | 8300 х 2900 х 3250 |
| Габариты в рабочем положении, мм, Д х Ш х В | 8000 х 2900 х 5800 |

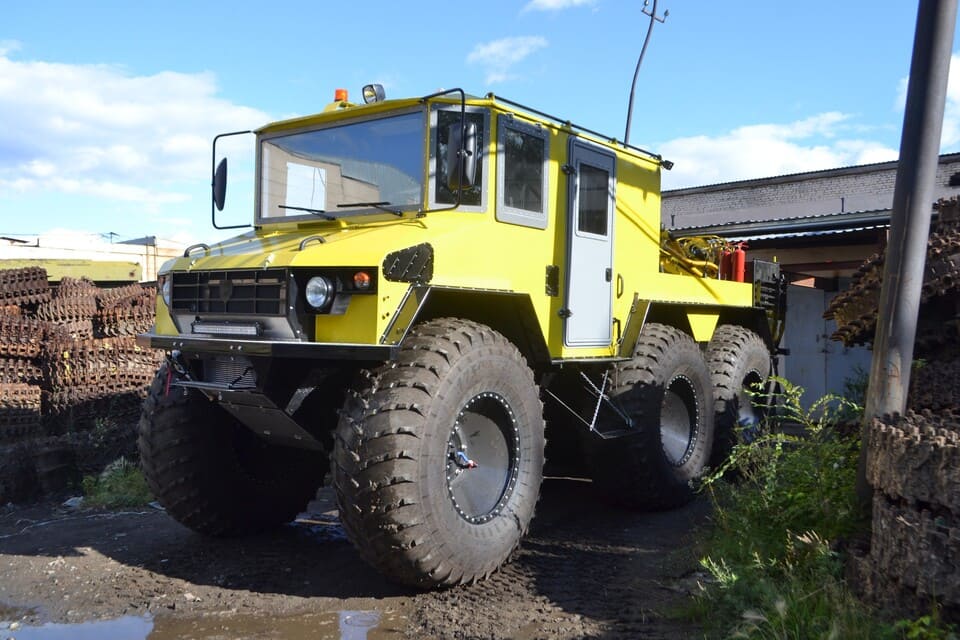

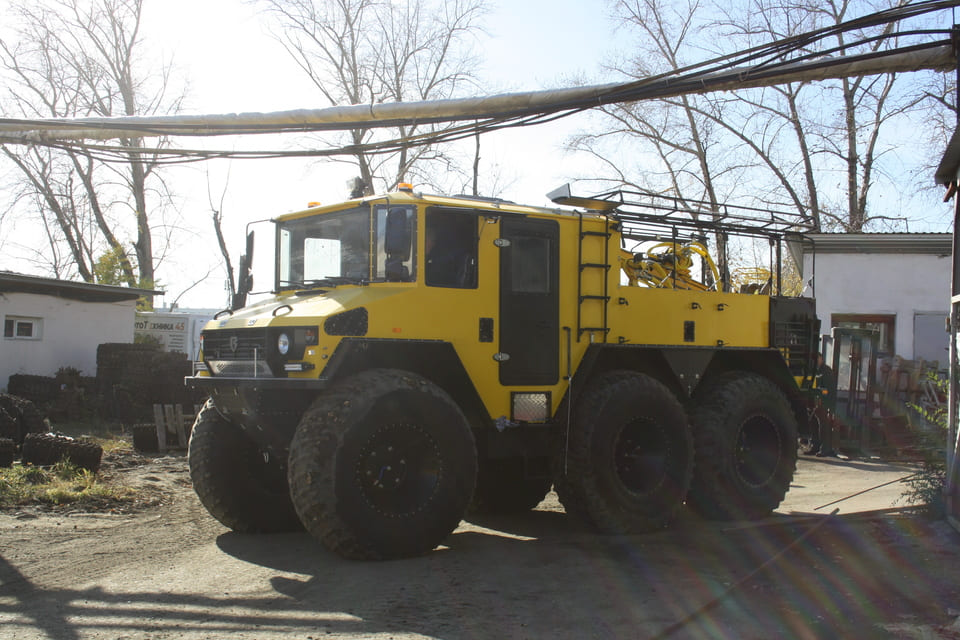

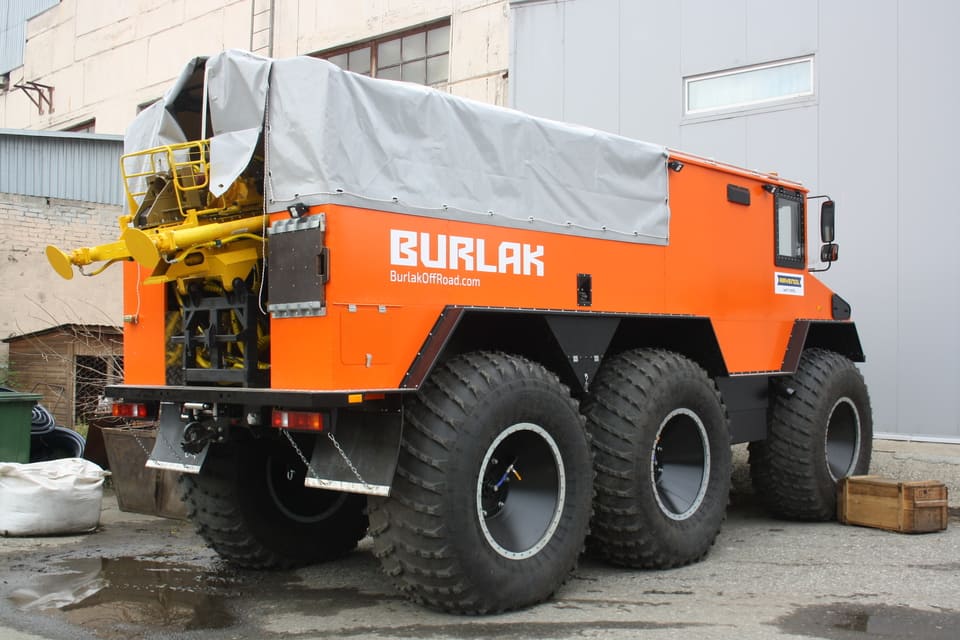

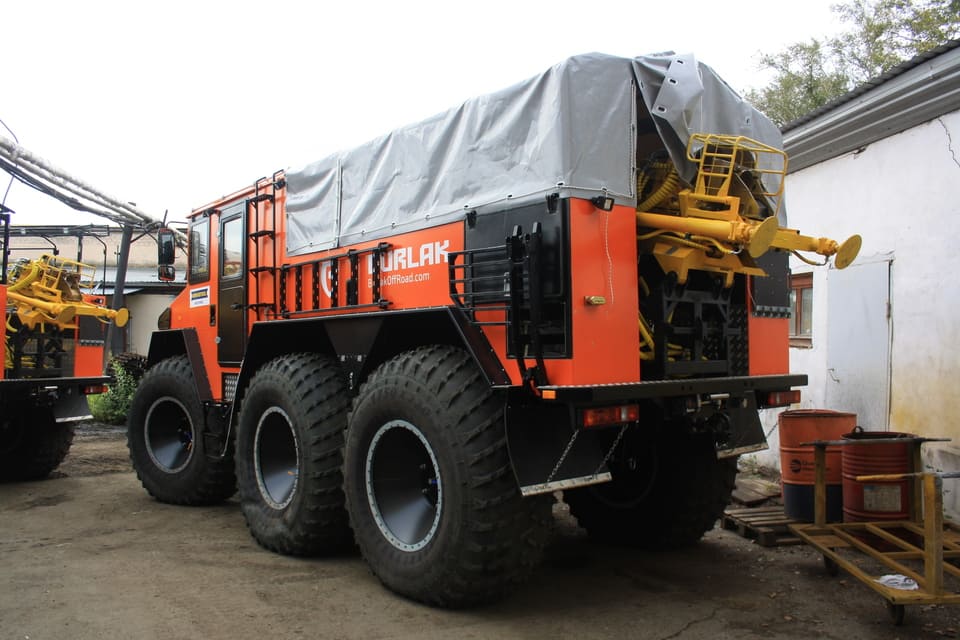

| Снегоболотоход Бурлак 02.003 | |
| Кабина. Кол-во сидячих / спальных мест | 7 / 4 |
| Двигатель | Cummins 2.8 ISF |
| Тип | турбодизель |
| Максимальная мощность, кВт (л.с.) | 110 (150) |
| Макс. крутящий момент, Н·м (кгс·м) | 360 (36,7) |
| Сцепление фрикционное, сухое, однодисковое | 70 |
| Максимальная скорость, км/ч | механическая пятиступенчатая |
| Раздаточная коробка | двухступенчатая 3х-вальная |
| Подвеска | независимая, двухрычажная, пружинная, ход подвески 200 мм |
| Рулевое управление | без прямой связи, гидроцилиндром |
| Тормоза | гидравлические, двухконтурные |
| Емкость топливных баков, л. основной / дополнительный | 70 / 140 |
| Расход топлива | |
| на твердых грунтах, л/100 км | 26-30 |
| на бездорожье, л/час | 4-10 |
| Размер колес, диаметр х ширина | 1750 х 750 |
| Колея, мм | 2120 |
| Дорожный просвет, мм | 700-750 |

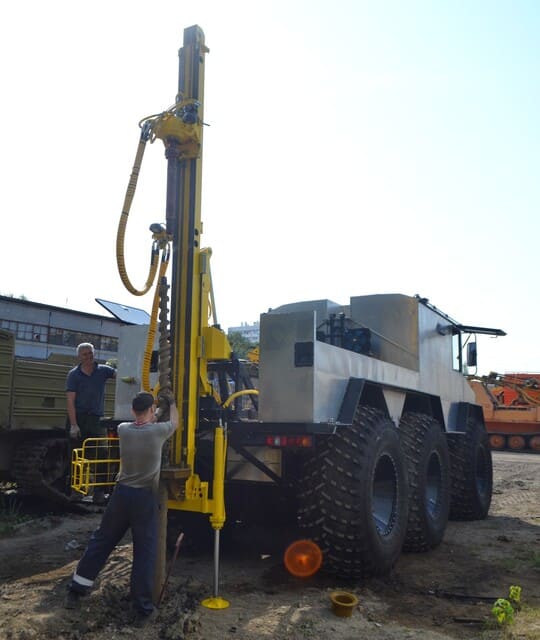

| Буровая установка УБГМ-1М | |
| Частота вращения шпинделя, об/мин | 0…260 |
| Регулировка частоты вращения | бесступенчатая |
| Максимальный крутящий момент, кг*м | 260 |
| Макс. Усилие подъема буровой колонны, кг | 3300 |
| Макс. Давление на забой, кг | 2200 |
| Ход подачи вращателя, мм | 3400 |
| Скорость подачи вниз, м/с | 0…1,0 |
| Скорость подачи вверх, м/с | 0…0,6 |
| Привод подачи | гидроцилиндр с удвоением хода (полиспаст) |
| Ход сдвига вращателя, мм | 320 |
| Макс. диаметр бурового инструмента, мм | 250 |
| Условная глубина бурения шнеком Ø108, м | 40 |
Базовая комплектация:
- Патрон ударного типа
- Стол буровой
Дополнительное оснащение
- Узел компрессорный винтовой (Производительность, м / мин 5,8. Давление, кгс / см 10,0)
- Полузамок безопасный
- Сальник-вертлюг
- Стол буровой
↓ Скачать информационный лист
