- Предназначена для решения комплекса задач по вращательному бурению вертикальных скважин различного назначения в грунтах 1-4 категорий буримости, с продувкой до 10 категории буримости, отбору образцов грунта при производстве инженерно-геологических изысканий.
Технические характеристики:
| Полная масса изделия, кг | 15235 |
| Габариты в транспортном положении, мм, Д х Ш х В | 9600 х 2540 х 3900 |

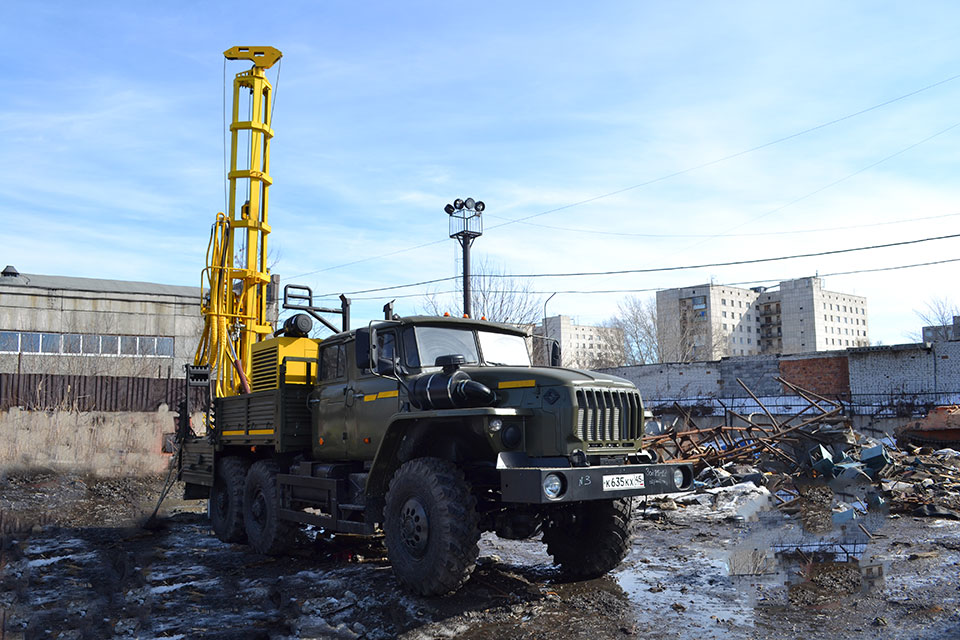

| Габариты в рабочем положении, мм, Д х Ш х В | 8850 х 2500 х 8550 |

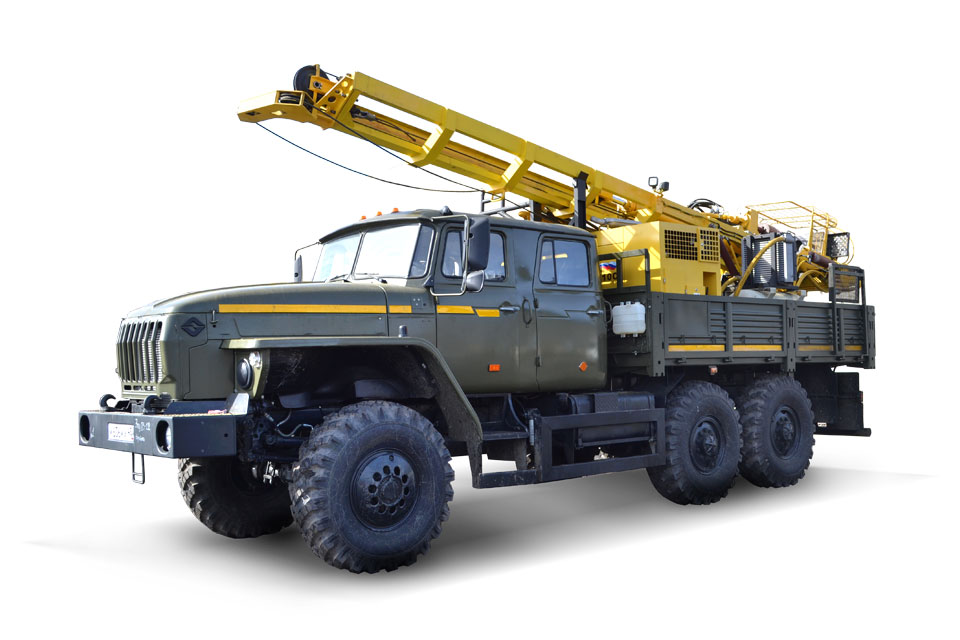

| Автомобиль Урал-4320 | |
| Кабина | двойная шестиместная четырехдверная |
| Отбор мощности | КОМ МП58-4202010-25 ДОМ 5557Х-4202010 |
| Максимальная скорость, км/ч | 85 |
| Двигатель | Дизель ЯМЗ-236НЕ2 (Евро-4) |
| Тип дизельный с т. наддувом, 6-ми цилиндровый | |
| Рабочий объем, л | 11,15 |
| Максимальная мощность, кВт (л.с.) | 169 (230) |
| Макс. крутящий момент, Н·м (кгс·м) | 882 (90) |
| Сцепление фрикционное, сухое, однодисковое | |
| Коробка передач механическая 5-ти ступенчатая | |
| Раздаточная коробка | механическая, двух- ступенчатая с блокируемым дифференциалом |
| Подвеска передняя | рессорная с гидроамортизаторами |
| задняя | балансирная с реактивными штангами |

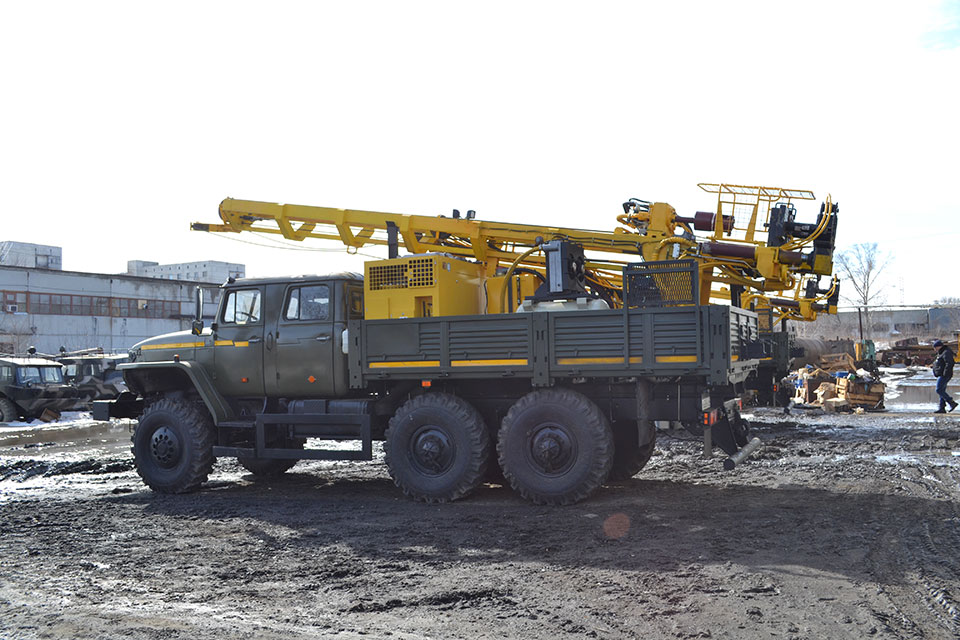

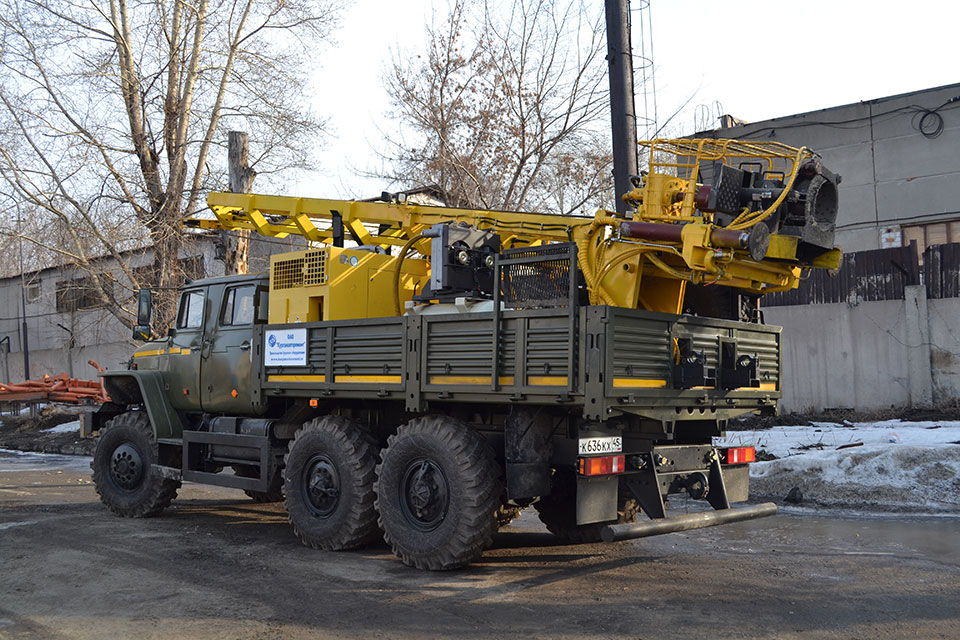

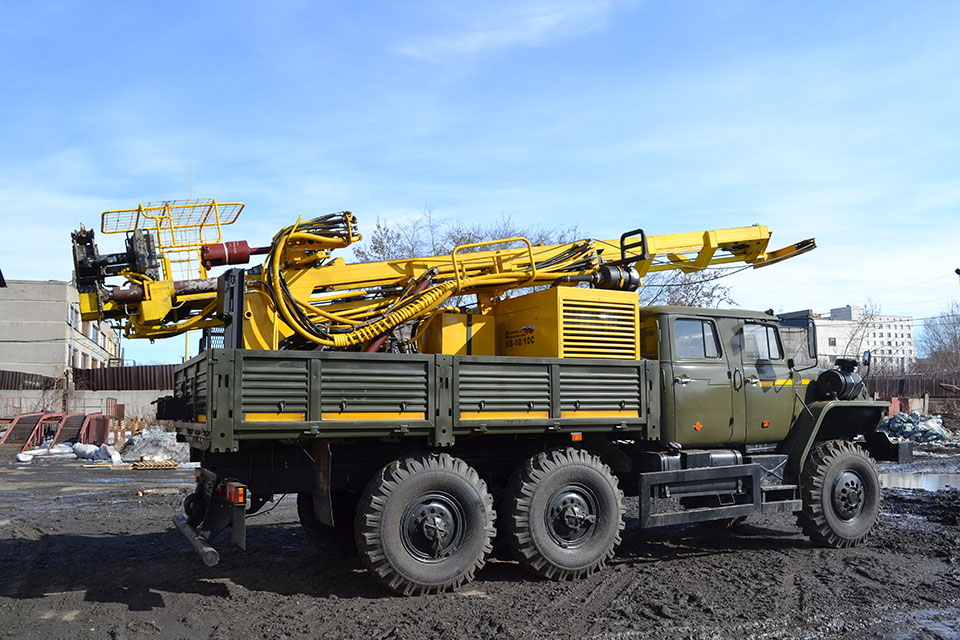

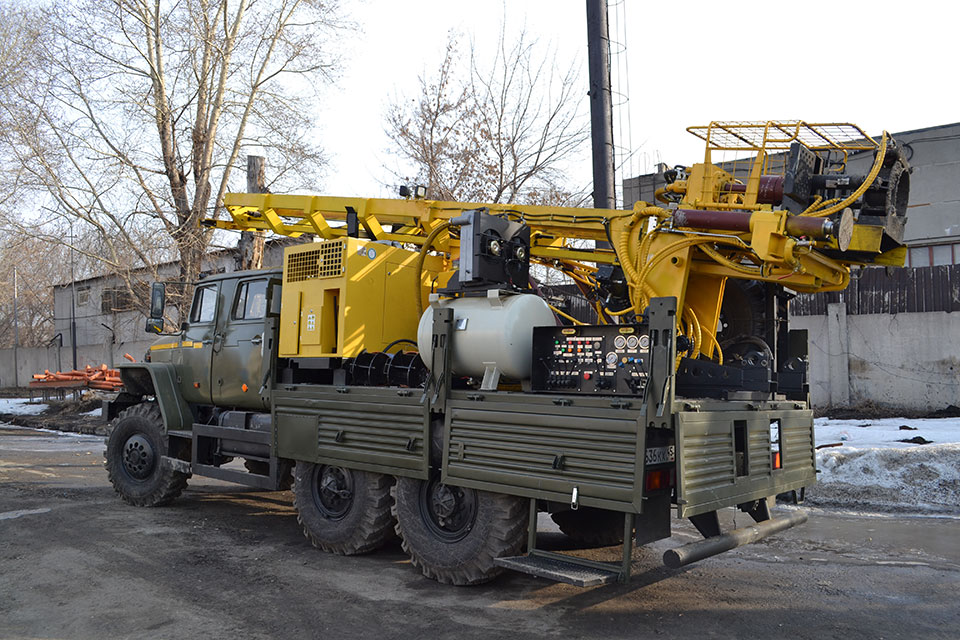

| Буровая установка УБГМ-1Д | |
| Частота вращения шпинделя, об/мин | 0…350 |
| Регулировкака частоты вращения | бесступенчатая |
| Максимальный крутящий момент, кг*м | 420 |
| Макс. Усилие подъема буровой колонны, кг | 5500 |
| Макс. Давление на забой, кг | 3300 |
| Ход подачи вращателя, мм | 5200 |
| Скорость подачи вниз, м/с | 0…1,5 |
| Скорость подачи вверх, м/с | 0…0,9 |
| Скорость подачи вверх (дифф. режим), м/с | 0...1,4 |
| Привод подачи | гидроцилиндр с удвоением хода (полиспаст) |
| Макс. диаметр бурового инструмента, мм | 350 |
| Условная глубина бурения шнеком Ø108, м | 60 |
| Компрессор винтовой КВ-10/10С | |
| Производительность, м/мин | 10,5 |
| Давление номинальное, МПа (кг/см2) | 1,0 (10) |
| Двигатель / мощность, кВт | Д-245.12С / 80 |
Базовая комплектация:
Снегоболотоход многоцелевой КТМ-10В
- Сальник-вертлюг
- Полузамок продувочный безопасный
- Стол буровой
Дополнительное оснащение
- Лебедка со свободным сбросом
- Хомут обсадной (для задавливания и извлечения обсадных труб)
- Газоохладитель
- Ресивер
