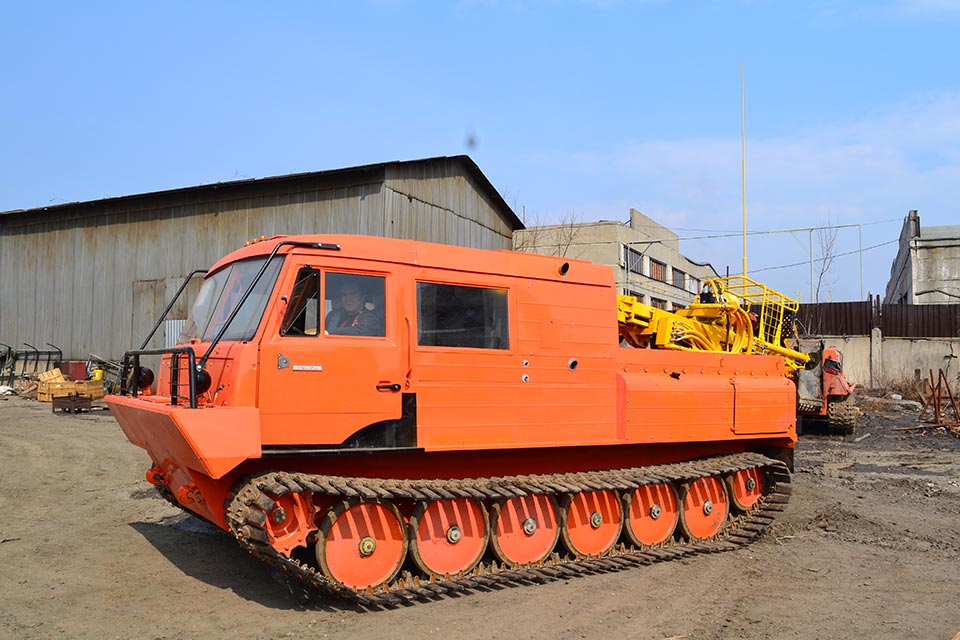

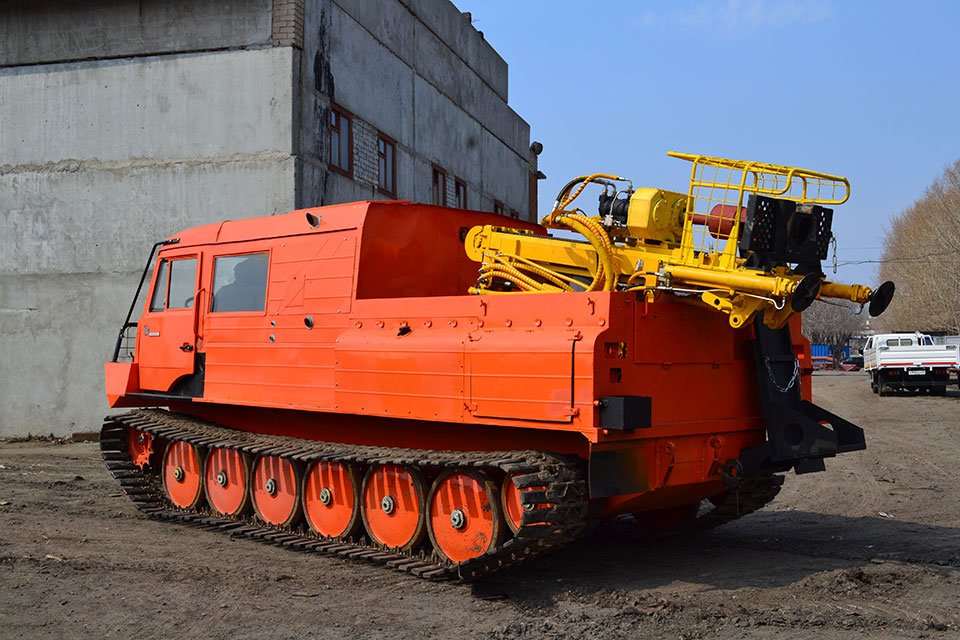

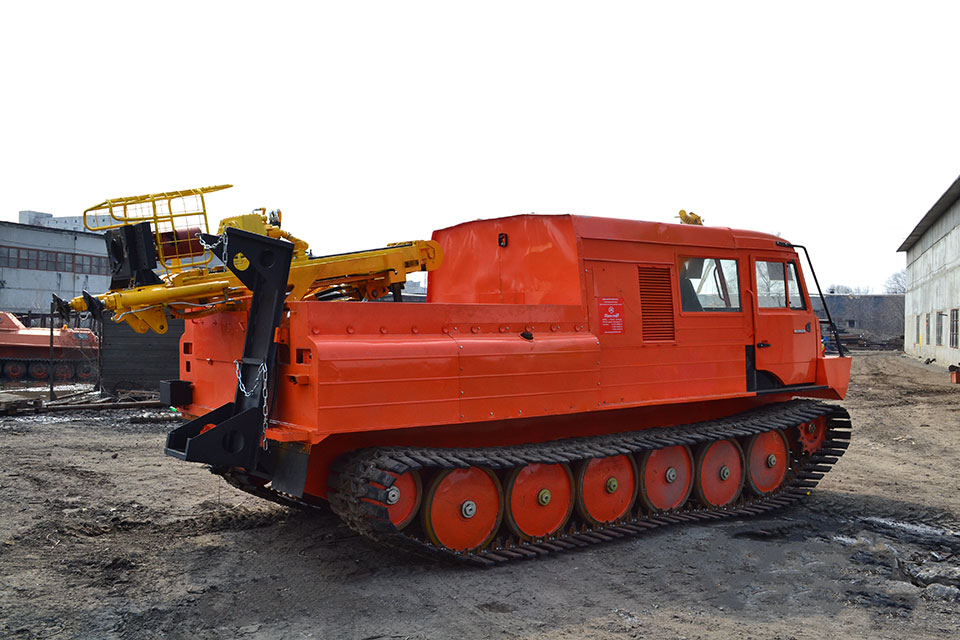

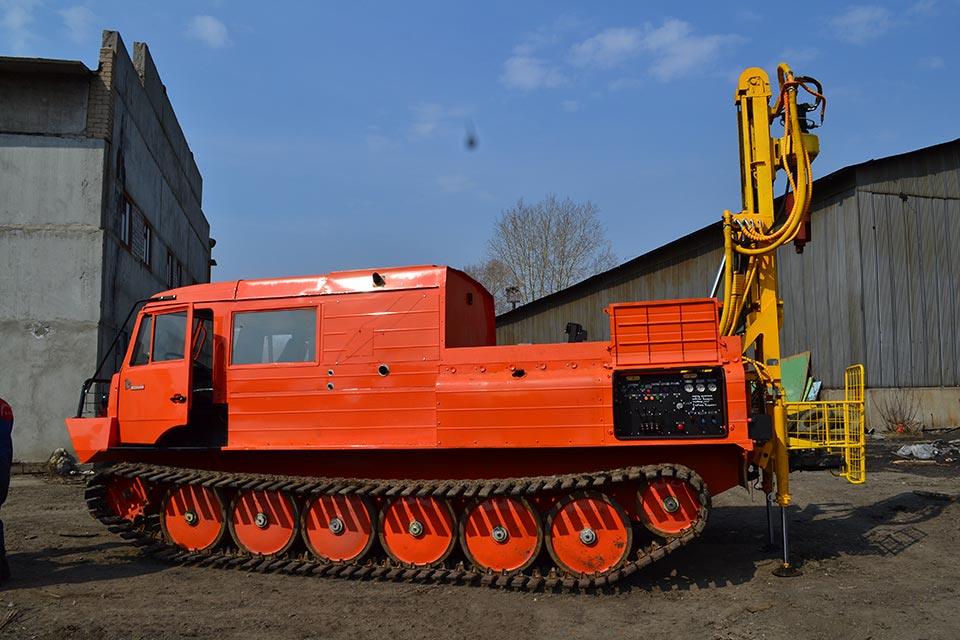

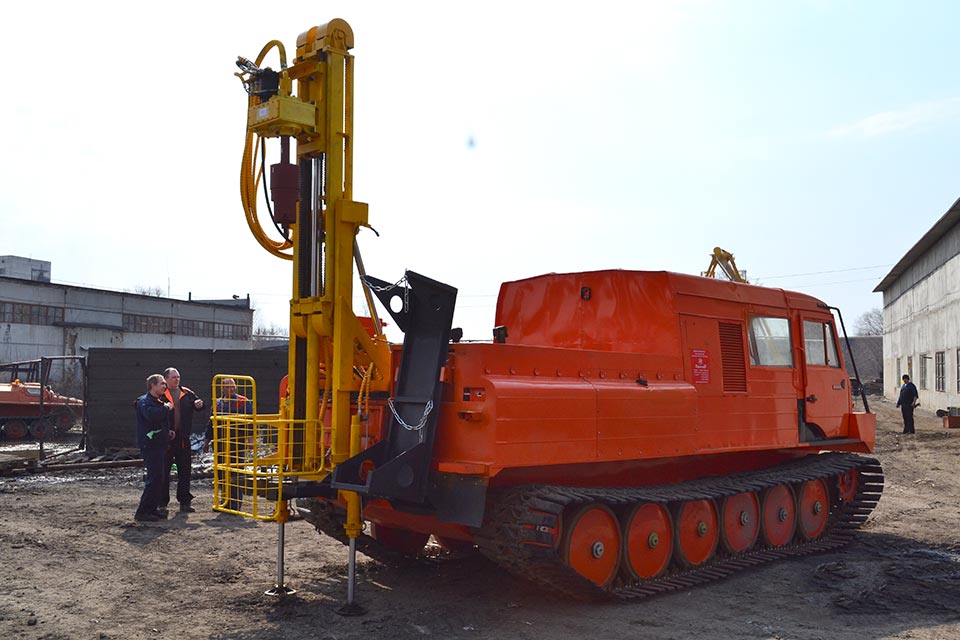

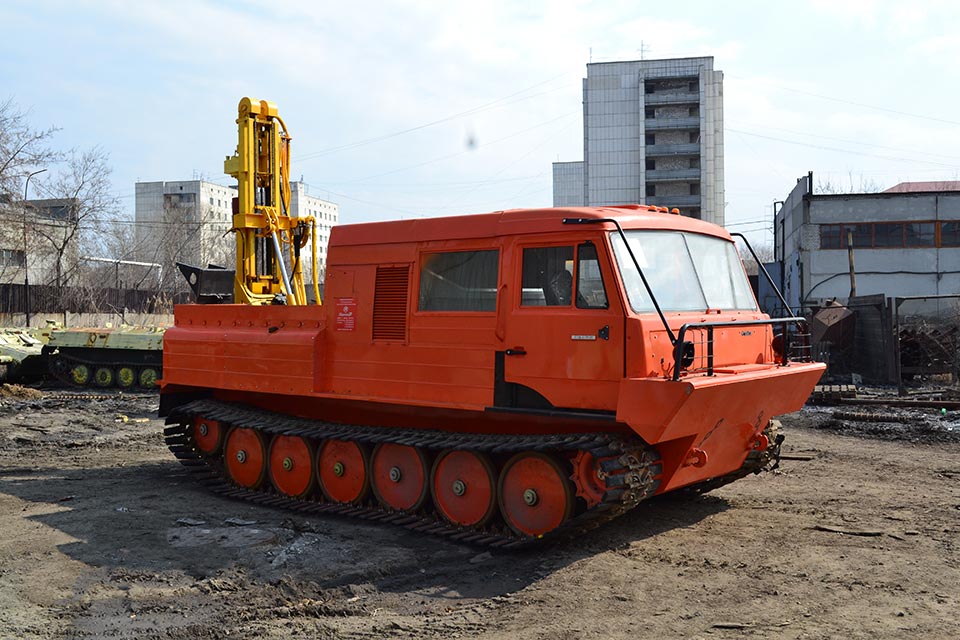

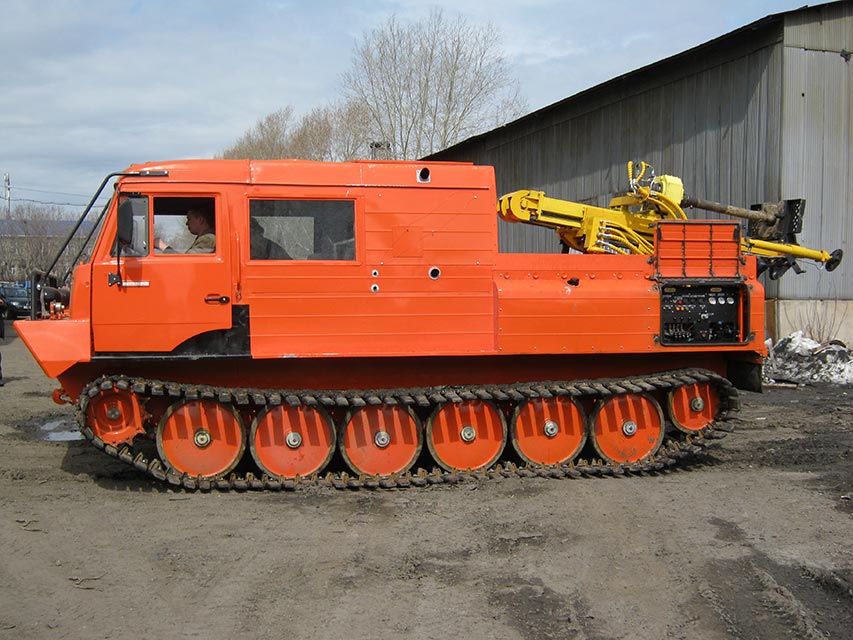

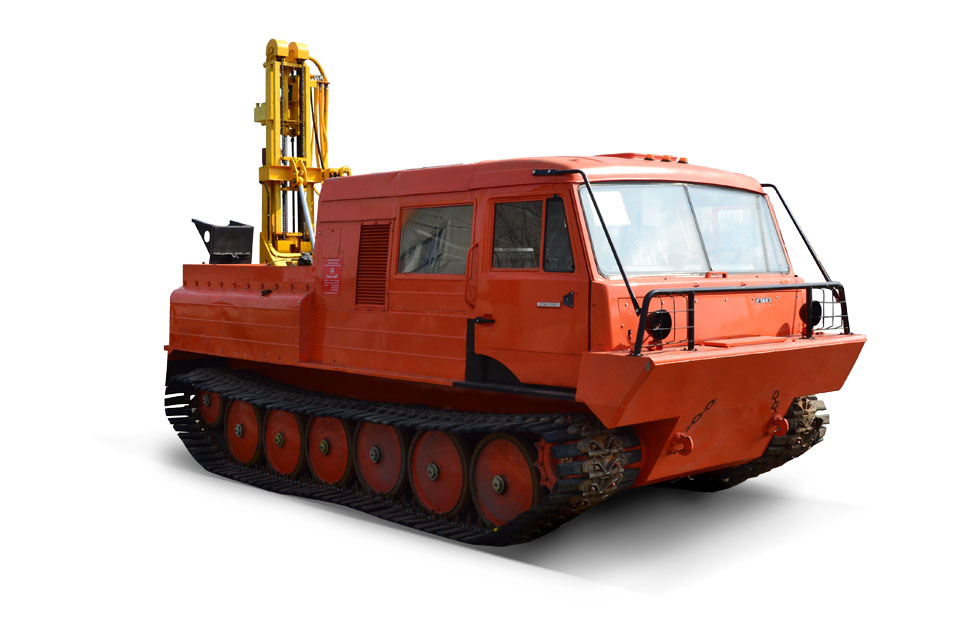

- Предназначен для решения комплекса задач по вращательному бурению вертикальных скважин различного назначения в грунтах 1-4 категорий буримости, с продувкой до 10 категории буримости, отбору образцов грунта при производстве инженерно-геологических изысканий в условиях бездорожья и труднодоступной местности, в том числе в районах Крайнего Севера.
Технические характеристики:
| Полная масса изделия, кг | 8000 |
| Габариты в транспортном положении, мм, Д х Ш х В | 7400 х 2940 х 2900 |
| Габариты в рабочем положении, мм, Д х Ш х В | 7100 х 2940 х 4350 |
| Снегоболотоход ТТМ-3 ГР | |
| Кабина | 6-местная с 2-мя спальными местами |
| База, мм | 3600 |
| Колея, мм | 2180 |
| Дорожный просвет, не более. мм | 400 |
| Среднее удельное давление на грунт, кгс/см2 | 0,17 |
| Максимальная скорость движения, км/ч | 54 |
| Запас хода по топливу, км | 400 |
| Двигатель | Дизель Cummins 4ISBe185 |
| Мощность, кВт (л.с.) | 136 (185) |
| Коробка передач | механическая, 6-ти ступенчатая |
| Главная передача | одноступенчатая, коническая |
| Тип подвески | независимая, торсионная |
| Гусеницы | стальные мелкозвенчатые с резиновыми уширителями |
| Управление | автомобильного типа |
| (рулевое колесо) с гидроусилителем | |
| Номинальное напряжение в сети, В | 24 |
| Буровая установка УБГМ-1Л | |
| Частота вращения шпинделя, об/мин | 0…350 |
| Максимальная частота вращения, об/мин | 230/400 |
| Регулировка частоты вращения | бесступенчатая |
| Максимальный крутящий момент, кг*м | 400/270 |
| Макс. Усилие подъема буровой колонны, кг | 4000 |
| Макс. Давление на забой, кг | 2500 |
| Ход подачи вращателя, мм | 2000 |
| Скорость подачи вниз, м/с | 0…1,5 |
| Скорость подачи вверх, м/с | 0…1,0 |
| Привод подачи | гидроцилиндр с удвоением хода (полиспаст) |
| Макс. диаметр бурового инструмента, мм | 250 |
| Условная глубина бурения шнеком Ø108, м | 50 |
| Емкость кассеты для шнеков Ø108 мм, шт | 12 |
Базовая комплектация:
- Патрон ударного типа
- Стол буровой
- Кассета для бурового инструмента
