Буровые установки на транспортных базах

Previous Next

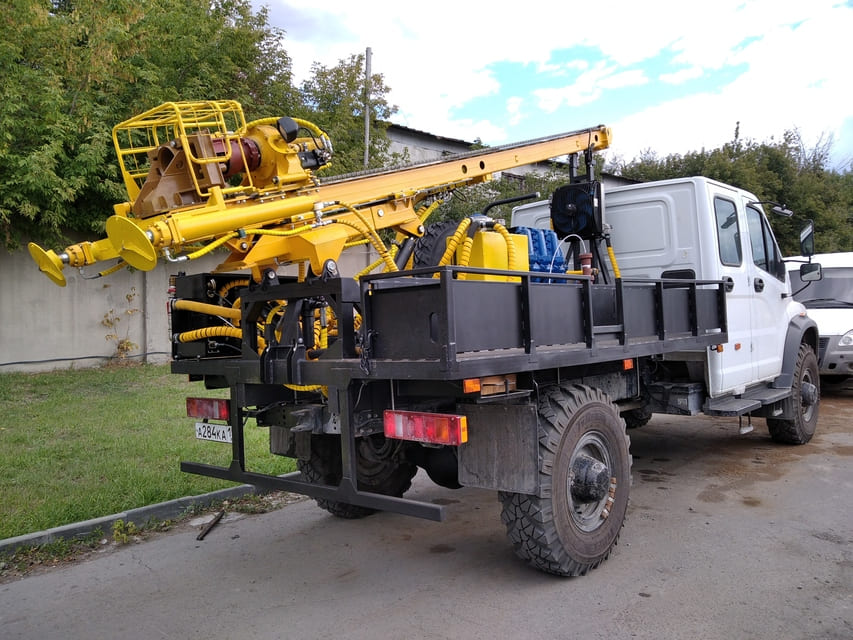

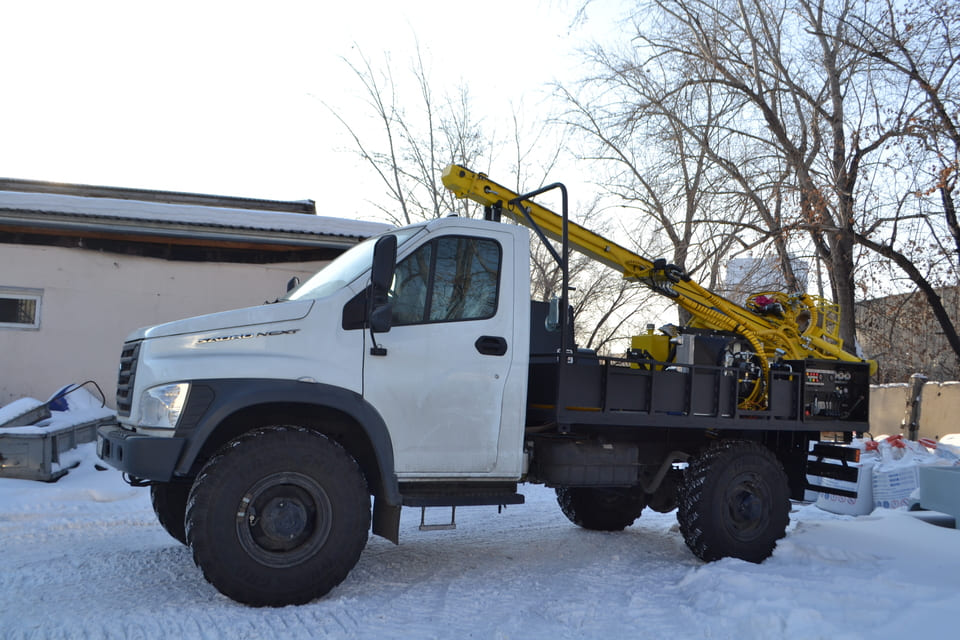

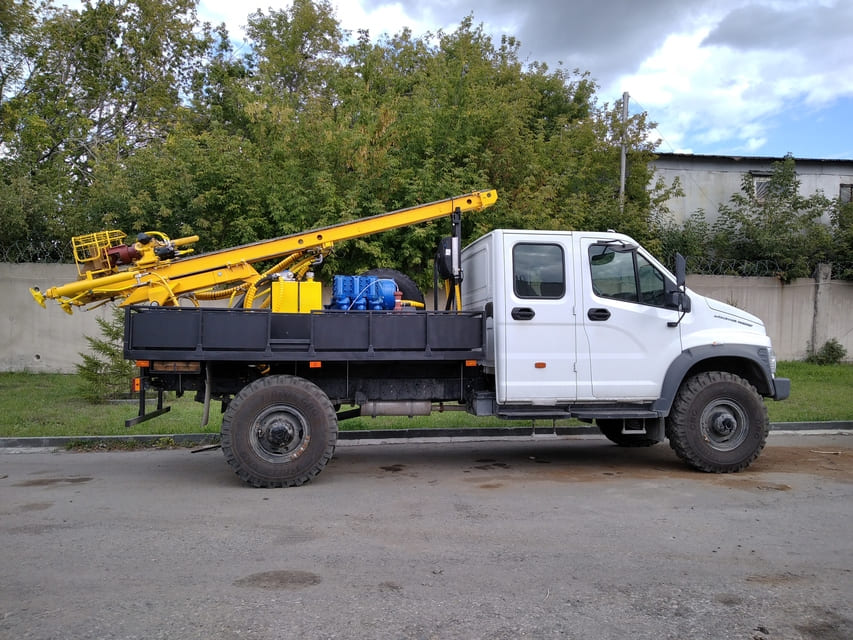

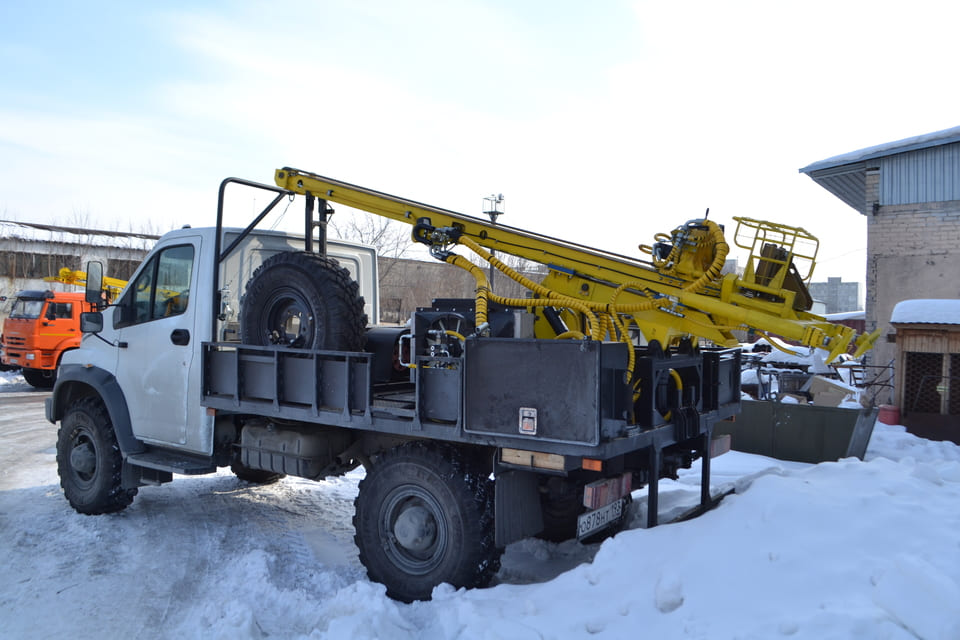

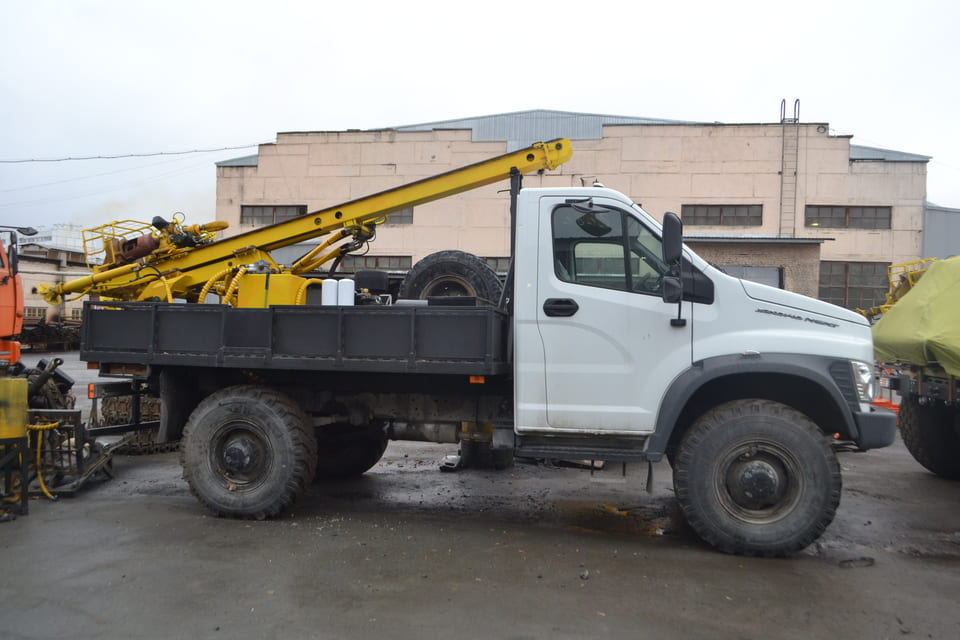

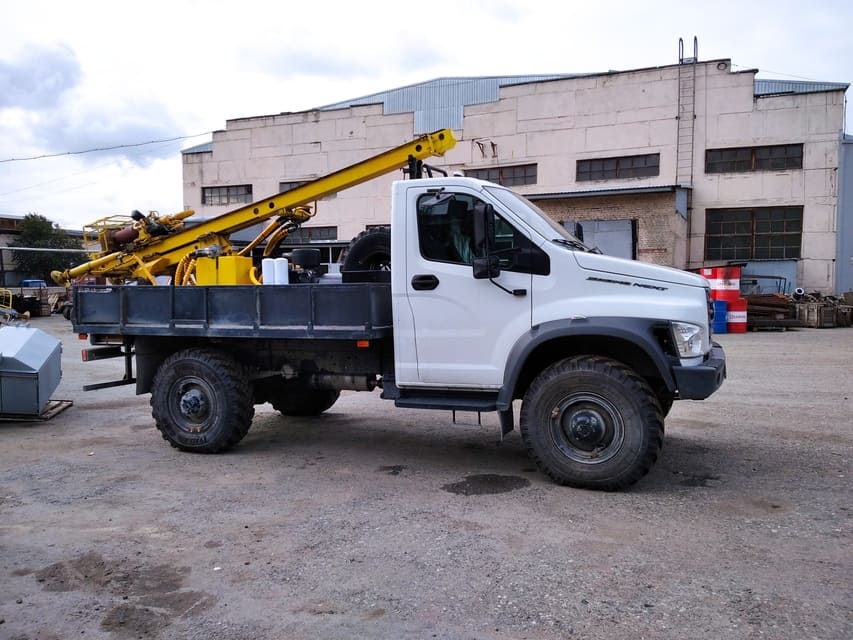

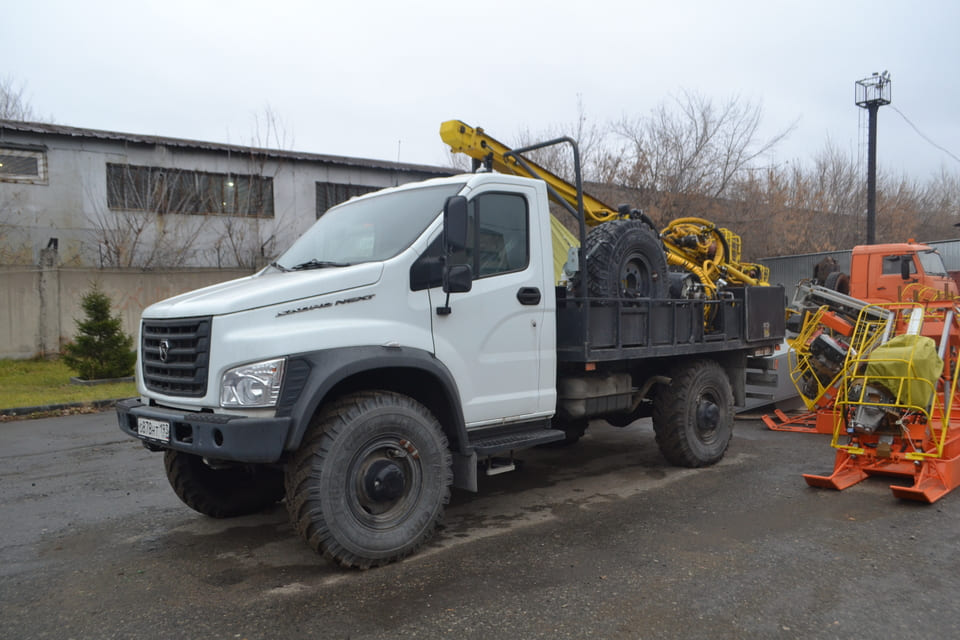

Установка буровая гидромеханизированная УБГМ-1М на базе автомобиля Садко Next

  • Предназначена для решения комплекса задач по вращательному бурению вертикальных скважин различного назначения в грунтах 1-4 категорий буримости, с продувкой до 10 категории буримости, отбору образцов грунта при производстве инженерно-геологических изысканий

Технические характеристики:

Полная масса изделия, кг 7400
Габариты в транспортном положении, мм, Д х Ш х В 8100 х 2300 х 3000
Габариты в рабочем положении, мм, Д х Ш х В 7150 х 2380 х 5750

Автомобиль Садко Next
Кабина
  2х дверная / 3х местная
  3х дверная / 7ми местная
База, мм 3770
Дорожный просвет, мм 315
Максимальная скорость движения, км/ч 95
Запас хода по топливу, км 615
Двигатель Дизель ЯМЗ-53443
Мощность, кВт (л.с.) 109,5 (148,9)
Коробка передач  механическая, 5-ти ступенчатая
Рабочие тормоза 2-х контурные с гидроприводом
Амортизаторы гидравлические телескопические
Усилитель рулевого механизма гидравлический
Шины   пневматические радиальные 12.00 R18
Ведущие колеса полный привод
Номинальное напряжение в сети, В   12

Буровая установка УБГМ-1М
Частота вращения шпинделя, об/мин 0…260
Регулировка частоты вращения бесступенчатая
Максимальный крутящий момент, кг*м 260
Макс. Усилие подъема буровой колонны, кг 3300
Макс. Давление на забой, кг 2200
Ход подачи вращателя, мм  3400
Скорость подачи вниз, м/с 0…1,0
Скорость подачи вверх, м/с 0…0,6
Привод подачи гидроцилиндр с удвоением хода (полиспаст)
Максимальный диаметр бурового инструмента, мм 250
Условная глубина бурения шнеком Ø108, м 40

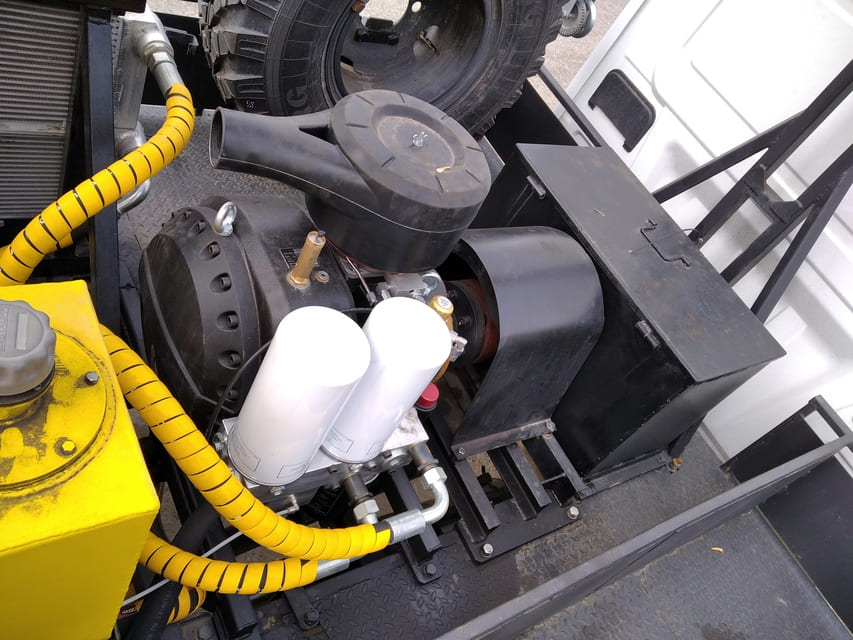

Узел компрессорный поршневой
Производительность, м/мин  5,25
Давление номинальное, МПа (кг/см2) 0,7 (7)


Базовая комплектация:

  • Сальник-вертлюг
  • Полузамок продувочный безопасный
  • Стол буровой

Скачать информационный лист
